催化余熱鍋爐煙氣水封罐

 一、鍋爐的煙氣流程為：高溫再生煙氣（約430℃）從水封罐頂部進口進入水封罐。通過水封從水封罐的側面煙道出來后，進入余熱鍋爐。煙氣依次通過進口煙道、過熱器、蒸發器、省煤器、出口煙道（約180℃）、由煙囪排入大氣。

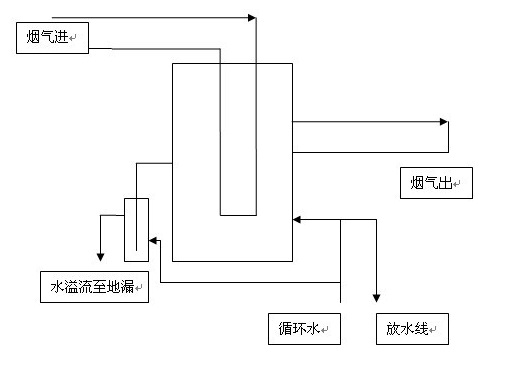

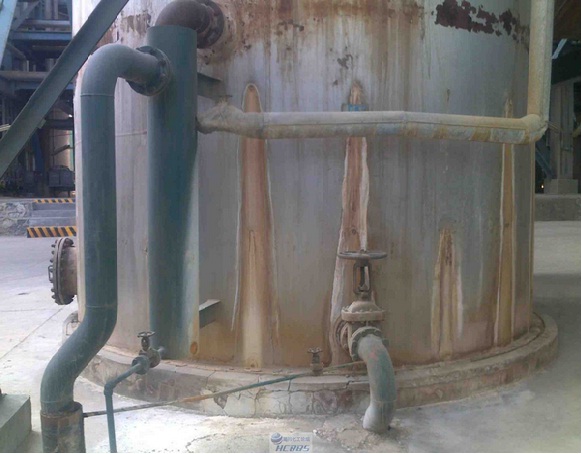

二、水封罐的結構：

三、水封罐工作原理：

    其工作原理是：煙氣經過煙道進入水封罐內筒，經過內筒折反后流經內外夾套后流出，水封罐隔斷煙氣主要依靠的是內外筒間的水的靜壓力，需要截斷煙氣時，從下部進入循環水，隨著液面的上升，內筒的水在一定壓力煙氣的壓縮下，液面比外筒的液面低，當內筒與外筒的液面差產生的壓差大于煙氣壓力時，煙氣即被隔斷了。

1、在正常生產時大水封是沒有水的，為了防止煙氣泄漏，投用小水封封住煙氣，相當于一個閥門，也可用閥門代替。

2、當鍋爐需要檢修或停運時，才起用大水封罐，進入循環水阻隔煙氣。

3、大水封是防止煙氣通過該管線，小水封是防止煙氣經過該管線而從放水線漏出。
