技術協議 管式加熱爐燃燒器
總則
1.加熱爐燃燒器適應天然氣利用改造項目的供貨范圍和技術要求。
2.本協議三方:
買方:
設計方:
賣方:
3.三方應完全滿足本技術協議中規定的有關條款，任何變動都必須得到對方的書面認可。
4.燃燒器的設計、制造、驗收、交貨及調試等均須符合本協議的規定。
二、標準、規范
2.工設計、制造、驗收及包裝等應符合
Sll/T3113-2000《石油化工管式加熱爐燃燒器工程技術條件》
SH/T3036-2003《一般煉油裝置用火焰加熱爐》
API RP 535 《一般煉油裝置火焰加熱爐用燃燒器》
API 560 《一般煉油裝置用火焰加熱爐》
GB/T2988-2004 《高鋁磚》
注:各種標準規范均以*新版為準，當相互有不一致時，以較嚴要求為準。
2.2設計及制造應符合相關法律、法規、標準規范及買方內部的標準和規范。
三、供貨范圍
3.1賣方應提供下列設備:
每臺燃燒器的供貨范圍包括:燃燒器筒體、調風蝶閥、火盆磚、燃料油槍和氣槍、長明燈、燃燒器與各接口的金屬軟管.及金屬軟管接頭、風道接口法蘭、螺栓、螺母及熱片等。
3.2特殊工具
無
3.3交貨期
從簽訂供貨合同到用戶現場交貨驗收，需周期共60天(或按訂貨合同要求)。
注：燃燒器各部件包括但不限于備注所述內容，要確保燃燒器的完整可靠。
四、燃燒器技術參數

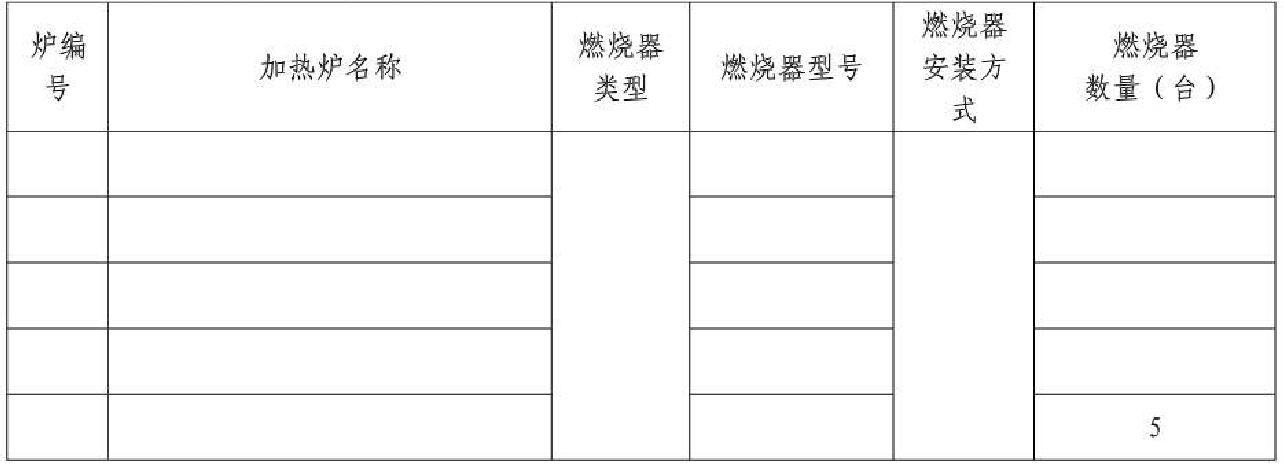

4.1燃燒器設計技術參數:
……
五、燃燒器技術要求:
5.1賣方根據設計方提供的燃燒器技術數據條件進行設計和制造，井對所提供的燃燒器的性能和質量負責，賣方設計的圖紙需經設計方確認，認可后方可制造。
5.2燃燒器的設計，符合當地和國家的強制性法規和規定。
5.3燃燒器的設計·參照API 535《一般煉油裝置火焰加熱爐用燃燒器》的有關規定。
5.4每臺燃燒器都有氣體長明燈;且長明燈滿足以卜要求:
5.4.1長明燈的*小放熱量為22KW;
……………………
六、質量保證措施
…………
七.工作內容
…………
八.提交技術文件資料
交貨時賣方向買方提供以下文件資料(一式四份)。
1.提供燃燒器安裝圖。
2.提供燃燒器的產品合格證及質量證明文件。
3.提供燃燒器的測試性能及操作曲線。
4.提供燃燒器的安裝及操作說明書。
……
……
十一.交貨期及交貨地點
按訂貨合同要求。
詳情請下載文件，參照文件內內容制定管式加熱爐燃燒器技術協議模板。
