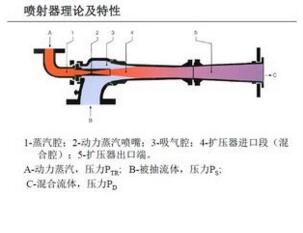

蒸汽噴射抽空器是有一定壓力的工作水蒸氣通過拉瓦爾噴嘴，減壓增速以超音速在吸入室與被抽介質混合，攜帶被抽介質一起向前運動，進入擴壓管減速增壓，排至下一級噴射器或大氣，從而在吸入室形成真空。由于用戶對真空度要求不同，每臺蒸汽噴射真空泵可由單級或數級噴射器串接。級數越多，真空度越高（殘壓越低）。
蒸汽噴射抽空器是有一定壓力的工作水蒸氣通過拉瓦爾噴嘴，減壓增速以超音速在吸入室與被抽介質混合，攜帶被抽介質一起向前運動，進入擴壓管減速增壓，排至下一級噴射器或大氣，從而在吸入室形成真空。由于用戶對真空度要求不同，每臺蒸汽噴射真空泵可由單級或數級噴射器串接。級數越多，真空度越高（殘壓越低）。
一般吸入壓力與級數的關系如下：
|
級數 |
1 |
2 |
3 |
4 |
5 |
|
吸入壓力（壓） KPa |
≥14 |
5.3-8 |
0.67-1.33 |
0.133-0.67 |
0.013-0.067 |
為了降低一級和第二級噴射器的工作負荷和蒸汽耗量，在一級和第二級噴射器之間設置了中間冷凝器。
為了降低一級噴射器的排空噪音，在一級噴射器后設置消音器。
中間冷凝器有噴淋直冷式、混合直冷式和列管間冷式 3 種。
產品用途
1JH系列：適用于氣力輸送，廢氣（尾氣）回收（捕集），減壓蒸發，加氫裂解，催化重整。
2JH系列：適用于化纖脫水，油脂脫水，無機鹽、堿液及其它化合物的真空濃縮蒸發。
3JH系列：適用于甘油蒸餾，油脂蒸餾、油脂脫色、切片干燥，真空脫泡，單體回收，濃縮結晶，真空浸漬，真空回潮等。
4JH系列：適用于脂肪酸蒸餾，油脂脫臭，濃縮結晶，升華干燥，蔬菜真空脫水等。
5JH系列：適用于聚脂脫泡，藥品升華干燥，鋼液真空處理等。
1JH 系列一級蒸汽噴射器技術參數
2JH 系列二級蒸汽噴射器技術參數
應用場合
1 、化合物的濃縮蒸發
2 、無機鹽、鹼液的真空濃縮
3 、油脂脫溶、脫水
4 、苯酐、順酐、偏酐
3JH系列三級蒸汽噴射器技術參數
