旋風分離器是用于氣固體系或者液固體系的分離的一種設備。工作原理為靠氣流切向引入造成的旋轉運動，使具有較大慣性離心力的固體顆?；蛞旱嗡ο蛲獗诿娣珠_(kāi)。是工業上應用很廣的一種分離設備。
中文名旋風分離器
外文名 cyclone separator
作 用使氣固液分離
分離效率97%
分離精度可除去≥10μm的固體顆粒
凈化天然氣通過設備入口進入設備內旋風分離區，當含雜質氣體沿軸向進入旋風分離管后，氣流受導向葉片的導流作用而產生強烈旋轉，氣流沿筒體呈螺旋形向下進入旋風筒體，密度大的液滴和塵粒在離心力作用下被甩向器壁，并在重力作用下，沿筒壁下落流出旋風管排塵口至設備底部?jì)σ簠^，從設備底部的出液口流出。旋轉的氣流在筒體內收縮向中心流動，向上形成二次渦流經導氣管流至凈化天然氣室，再經設備頂部出口流出。
旋風分離器設備的主要功能是盡可能除去輸送氣體中攜帶的固體顆粒雜質和液滴，達到氣固液分離，以保證管道及設備的正常運行。
分離精度
旋風分離器的分離效果：在設計壓力和氣量條件下，均可除去≥10μm的固體顆粒。在工況點，分離效率為99%，在工況點±15%范圍內，分離效率為97%。
正常工作條件下，單臺旋風分離器在工況點壓降不大于0.05MPa。
旋風分離器的設計使用壽命不少于20年。

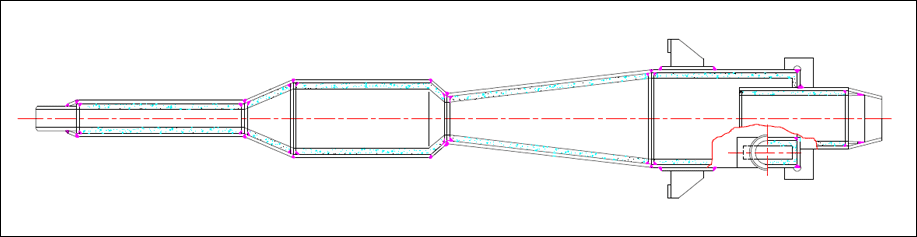

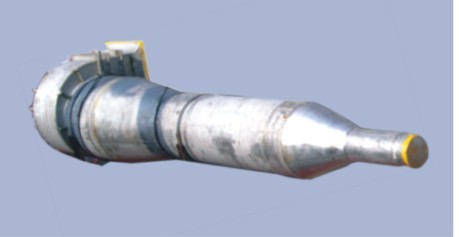

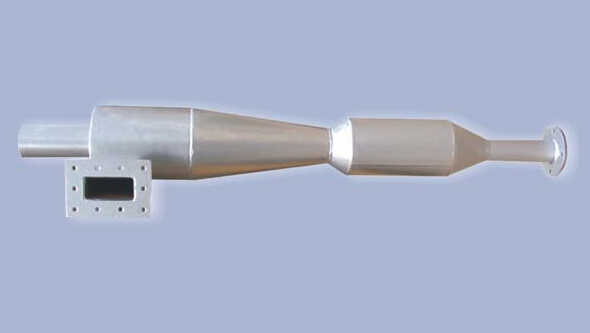

旋風分離器采用立式圓筒結構，內部沿軸向分為集液區、旋風分離區、凈化室區等。內裝旋風子構件，按圓周方向均勻排布亦通過上下管板固定；設備采用裙座支撐，封頭采用耐高壓橢圓型封頭。
設備管口提供配對的法蘭、螺栓、墊片等。
通常，氣體入口設計分三種形式：
a) 上部進氣
b) 中部進氣
c) 下部進氣
對于濕氣來說，我們常采用下部進氣方案，因為下部進氣可以利用設備下部空間，對直徑大于300μm或500μm的液滴進行預分離以減輕旋風部分的負荷。而對于干氣常采用中部進氣或上部進氣。上部進氣配氣均勻，但設備直徑和設備高度都將增大，投資較高；而中部進氣可以降低設備高度和降低造價。
應用范圍：旋風分離器適用于凈化大于1-3微米的非粘性、非纖維的干燥粉塵。它是一種結構簡單、操作方便、耐高溫、設備費用和阻力較高（80～160毫米水柱）的凈化設備，旋風除塵器在凈化設備中應用得*為廣泛。 改進型的旋風分離器在部分裝置中可以取代尾氣過濾設備。
 |
 |
